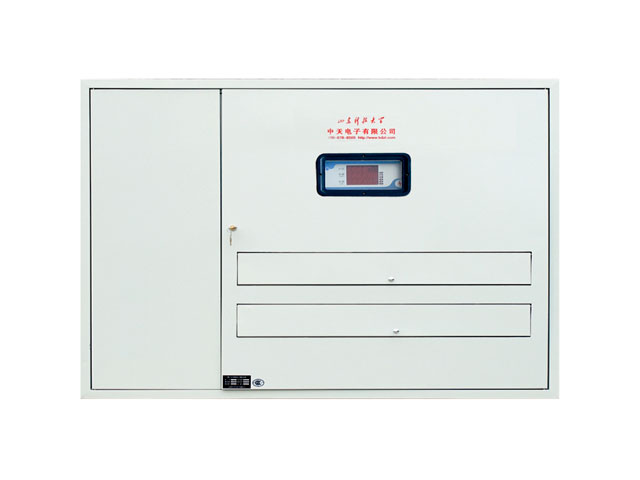

產品簡介

       *PZD低壓配電箱/計量箱的箱體和箱門由1.5mm厚冷軋鋼板制作，箱門開啟角度>90°。

       *安裝方式及操作方式：不靠墻安裝，正面手動操作。單面維修，固定連接可靠，檢修靈活方便。

       *接線方式：接線采用下進下出方式。

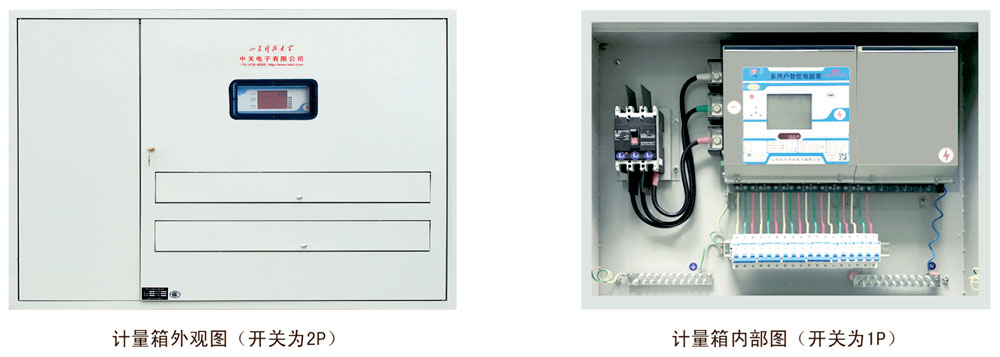

       *箱門設鑲嵌玻璃的觀察窗，以便讀取電度數字;以及為出線開關手柄及插座插孔外漏所設的掀起的透明罩，在無操作時將開關手柄和插座插孔遮擋，以防誤碰。

       *箱內的電氣元件安裝板，為鍍鋅件。電能表和主開關直接安裝在元件安裝板上，出線開關、插座元件用導軌安裝，導軌裝在開關支架上，開關支架用螺釘固定在安裝板上，導軌和開關支架都是鍍鋅件。

       *保護接地措施：箱門和箱體焊有接地螺栓，元件安裝板焊有接地螺母。箱體和箱門用軟銅紡織帶連接，箱體和安裝板用2.5mm2黃綠雙色軟銅線連接，安裝板與PE排連接。整個結構形成了連續的保護電路。

       *防腐蝕措施：箱體內外表面采用酸洗磷化靜電噴塑工藝處理，防腐性能好。

技術參數

       *工作電流：In=20A~225A，Icw=6kA

       *工作電壓：Ue=380V/220V，Ui=500V

       *工作頻率：50Hz

       *防護等級：IP30

       *基本誤差：1%/2%

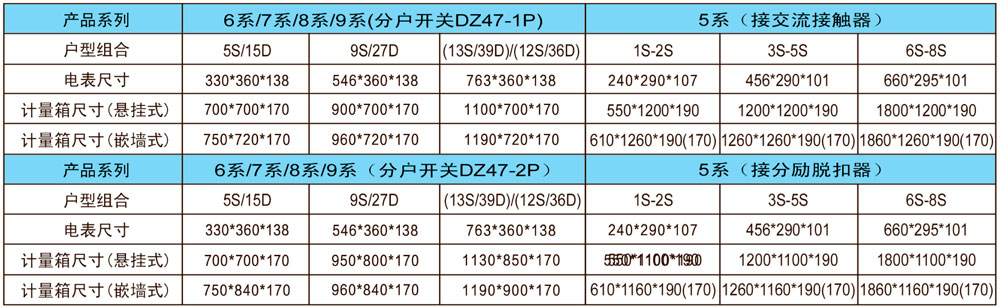

外形尺寸
